长期供应雷电冲击电压发生器

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

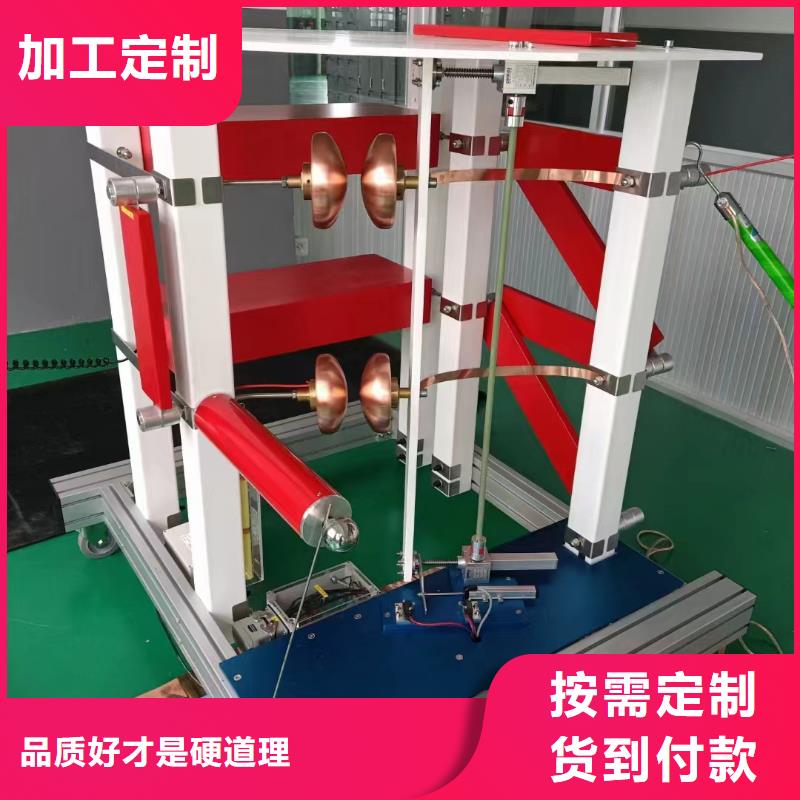

荆门雷电冲击发生器TH-3600kV/360kJ冲击电压发生器成套试验设备组成冲击电压发生器成套试验设备由TH-3600kV360kJ冲击电压发生器本体、TH-100kV直流充电装置、TH-3600kV弱阻尼电容分压器、自动测控系统组成。六、TH—3600kV/360kJ冲击电压发生器本体（Haefely结构）1、结构特点（含直流充电装置） 1.1 TH--3600kV/360kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为18级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。1.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 1.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。1.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 1.5 自动接地系统：电容器的高压端各有一套自动接地装置（德国Highvolt公司技术），当停止充电或按下紧急按钮时自动接地系启动，发生器主电容通过放电电阻自动接地。1.6 采用双边不对称式充电方式，充电电压为100kV。手动、自动控制调压，从零至150KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化装置，外形简洁、美观。1.7 发生器本体平面结构见图 。 1.8TH-3600kV系列冲击电压发生器本体结构如图所示。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器
<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

荆门雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器
<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器

荆门雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器 <荆门>天正华意电气设备有限公司

荆门雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷，功能强大，科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能：在线测量：与示波器相连接，分析冲击电压设备输出到示波器的波形，并将分析结果和波形显示在PC界面，同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印；辅助功能：包括参数和注册信息的备份，示波器的读写操作，数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序，如下图所示，进入测量界面（如图4-1），图4-1 测量分析主界面在主页面上包括4个部分，下拉菜单，操作快捷工具按钮，波形显示和信息状态，下面分别进行介绍1.1.1.下拉菜单包括“参数设置”，“示波器”，“工具”和“退出”按钮?参数设置：包括3个子菜单，用来设置系统参数，和实验相关参数，使系统按照设定运行。?示波器：有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单（右图）：主要是一些附加的处理波形和处理数据的功能，包括“数据库处理”，保存波形，读取示波器地址，读入其他格式的数据文件，保存数据到Excel。?退出系统：点击后系统退出。?右键菜单：在波形区域点击鼠标右键，弹出右键菜单，主要可以对波形进行快速处理。1.1.2.工具栏：快速操作对波形的处理，及开始测试的控制（下图）。1.1.3.波形显示：占据整个屏幕90％以上的区域。可以显示波形参数，可以进行类似于示波器的测量分析操作。1.1.4.状态栏：显示系统运行的状态，以及保存数据的路径。1.2.参数设置： 1.2.1.试验参数：快捷键F1，设置与试验相关的参数，图4-2所示，包括“基本信息”吗、和“试验参数设置”两部分。

荆门雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块，2％测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit 2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器（或罗克夫斯基线圈）、测量传输电缆、后台低压侧二次衰减器（或匹配器）、示波器或高速采集卡、计算机、采集测量控制软件组成；在高压冲击试验中所产生的各种波形，该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能，能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求，系统、高速、、可靠，完全符合和满足IEC1083-2、GB/T16896.1标准；其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用，它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器，完成高压冲击试验的采集测量，能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行，其操作简单直观。

<荆门>天正华意电气设备有限公司 长期供应雷电冲击电压发生器
